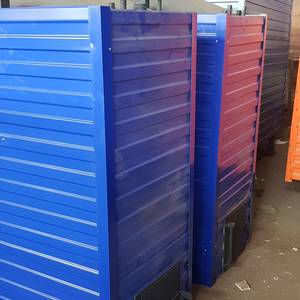

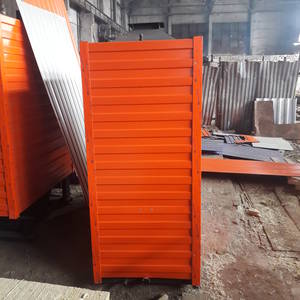

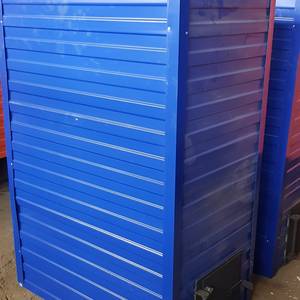

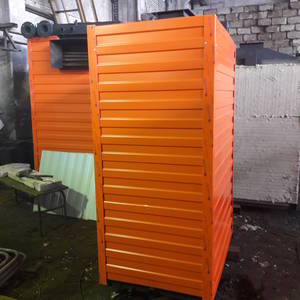

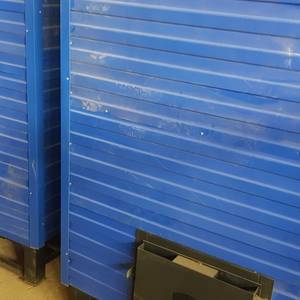

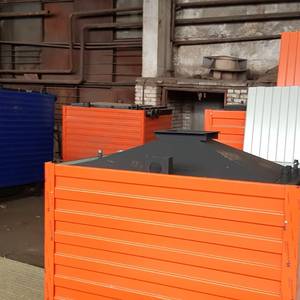

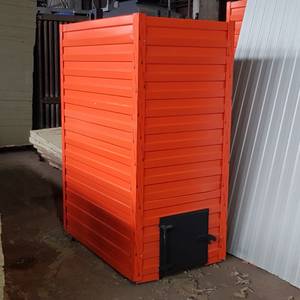

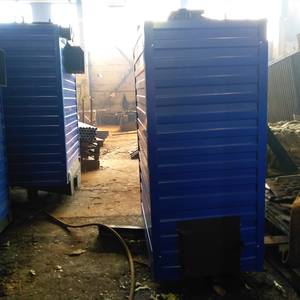

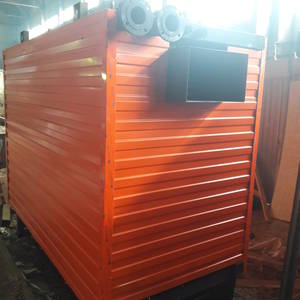

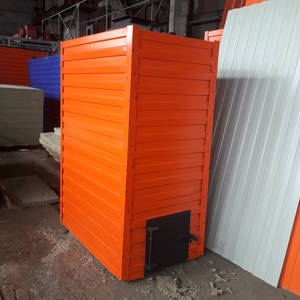

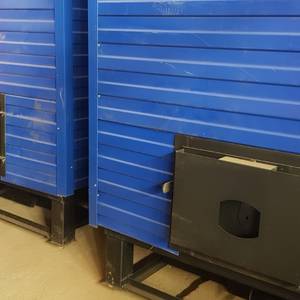

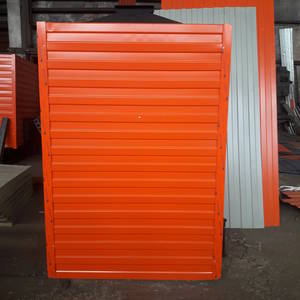

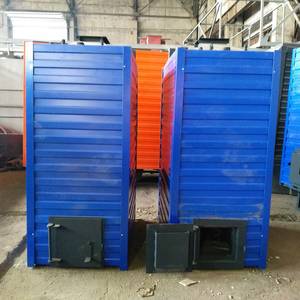

Котёл КВ-ТС-0,1

100 000

Доставим в

Основные характеристики

Марка	КВ-ТС-0,1
Отапливаемый объем, м³	3000
Расход топлива, кг/ч	24
Вид топлива	Бурый уголь

Котел КВ-ТС-0.1 – твердотопливный агрегат, работающий в паре с механическими топками с пневмомеханическими забрасывателями и решетками обратного хода. Предназначен для нагревания воды до 115 °С, используемой в системах отопления и горячего водоснабжения в промышленных, бытовых и технологических целях. Работает на каменном угле теплопроводной способностью 22 500 кДж/кг.

Характеристики

Марка	КВ-ТС-0,1
Аэродинамическое сопротивление, Па (мм. вод. ст.)	30
Конвективная поверхность нагрева, м²	2.6
КПД, не менее, %	85
Масса котла (без воды), кг	800
Мощность, кВт	100
Мощность, Гкал	0.09
Мощность, МВт	0.1
Низшая теплота сгорания топлива, кКал/кг	5
Отапливаемая площадь, м²	1000
Отапливаемый объем, м³	3000
Радиационная поверхность нагрева, м²	4.2
Расход теплоносителя среды, м³/ч	3
Расход топлива, кг/ч	24
Расчетный срок службы, не менее, лет	10

Цена, руб.	100000
Расход условного топлива, кг/ч	17
Температура воды на входе в котёл, не менее, °C	50
Габаритные размеры (ДхШ), мм	12908002270
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,03
Давление рабочей среды, МПа (кгс/cм²)	0,3-0,6 (3,0-6,0)
Класс котла	2
Номинальное разрежение в топке при работе, Па	20-40
Рабочий график, С	70/95
Температура уходящих газов, °C	180-200
Тяга	Естественная
Вид топлива	Бурый уголь, Каменный уголь, Дрова
Тип	КВ-ТС

Устройство и принцип работы

Водогрейный котел КВ-ТС-0.1 состоит из конвективного и топочного блоков котла, которые оснащены опорами, монтированные к нижним коллекторам. Подогреватель воздуха крепится к опорной раме. Несущий каркас у котельного оборудования отсутствует.

Принцип работы котла КВ-ТС-0.1 заключается в слоевом сжигании твердого топлива. Таким образом, горючий материал сжигается локально в определенном слое, а не по всей топке. Водогрейный процесс происходит за счет подачи твердого топлива в топочное устройство котельного оборудования. В результате горения осуществляется генерирование потоков горячего воздуха, которые циркулируют по трубопроводной системе, за счет чего возникает повышение температуры воды в котле.

Условное обозначение

Водогрейный котел КВ-ТС-0.1, где:

К – котел;
В – водогрейный;
Т – твердотопливный;
С – слоевое сжигание топлива;
0.1 — мощность котла, МВт.

Особенности и преимущества

Высокий процент КПД (не менее 85%) обусловлен большим объемом топливной камеры и стимуляцией процесса горения;
Нет необходимости в предварительной водоподготовке;
Длительный срок эксплуатации;
Топливо расходуется полностью, что делает устройство более экономичным в использовании;
Максимальная заводская сборка.

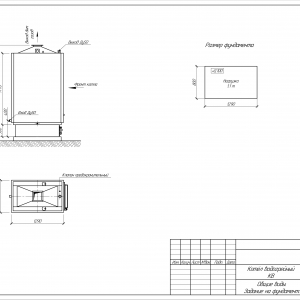

Размещение и установка

Водогрейный котел КВ-ТС-0.1 должен быть установлен специалистами согласно необходимым требованиям с учетом «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов». Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. Для установки котла не требуется заливать фундамент: котел ставится на раму и опоры, а опоры крепятся к подготовленной поверхности болтами.

Эксплуатация и техническое обслуживание

Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Водогрейные котлы КВ-ТС-0.1 доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами и инструкцией по эксплуатации.
