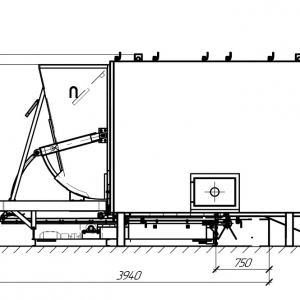

Котёл КВм-1,1 на угле

710 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	29700
Расход топлива, кг/ч	231
Вид топлива	Бурый уголь
Тип	КВм

Котел КВм-1.1 – это водогрейный котел с механической топкой, работающий на каменном или буром угле. Котел используется для получения горячей воды и дальнейшего ее использования в системах отопления и горячего водоснабжения. Котел имеет показатель КПД более 80% за счет большой топливной камеры, которая обеспечивает полное сжигание топлива.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	35
КПД, не менее, %	82
Масса котла (без воды), кг	4500
Массовый расход уходящих газов, кг/с	0.64
Мощность, кВт	1100
Мощность, Гкал	0.95
Мощность, МВт	1.1
Низшая теплота сгорания топлива, кКал/кг	5000
Отапливаемая площадь, м²	11000
Отапливаемый объем, м³	29700
Радиационная поверхность нагрева, м²	13.2
Расход теплоносителя среды, м³/ч	38
Расход топлива, кг/ч	231
Расчетный срок службы, не менее, лет	10
Цена, руб.	710000

Расход условного топлива, кг/ч	165
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	5100х1450х2750
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос ДН-6,3
Вид топлива	Бурый уголь, Каменный уголь
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВм

Устройство и принцип работы

Котёл КВм-1.1 — это сварной блок из стальных труб, рамы и каркаса покрытый термоизоляционными материалами; сверху обшит листовой сталью. Состоит из топочной и конвективной частей.

В топочной части процесс горения топлива идёт на колосниковой решётке. Конвективная часть обеспечивает теплопередачу нагреваемой воде и понижение температуры уходящих газов, которые перемещаются в газоход, расположенный на задней стенке котла. Для очистки конвективных поверхностей предусмотрен люк над конвективной частью. Подача топлива происходит механически с помощью забрасывателя или из бункера самотёком.Удаление шлака происходит автоматически при движении колосникового полотна топки. Для механизированной загрузки топлива применяют несколько моделей топочных устройств.

Условное обозначение

Водогрейный котел КВм-1.1 на угле, где:

К – котел;
В – водогрейный;
м – механическая топка;
1.1 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
Отсутствие водоподготовки;
Автоматизация топливоподачи и шлаковыведения;
Компактный размер.

Размещение и установка

Котел КВм-1.1 устанавливается на фундамент и крепится анкерными болтами. Далее к нему монтируется топка и системы автоматизации, если таковые имеются. Важно установить котел ровно, используя уровень, и обеспечить доступ воздуха к системам воздухоподачи.

Собранный котел КВм-1.1 подключается к системам водоснабжения, на него устанавливается запорная арматура и КИП. Финальной стадией сборки является монтаж газовыводящей системы и установка элементов управления. После проверки сборки котла и его тестового запуска, котел готов к эксплуатации.

Эксплуатация и техническое обслуживание

За счет механической топки и системы шлакоотведения, котел КВм-1.1 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВм-1.1 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
