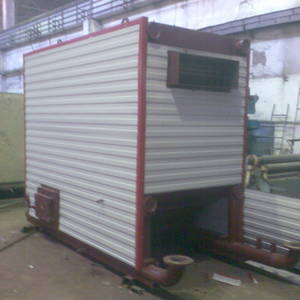

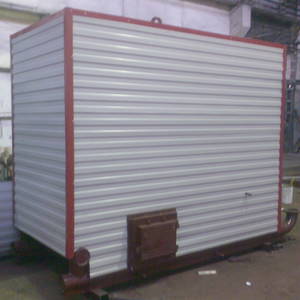

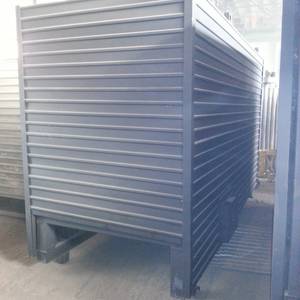

Котёл КВм-2,65 на угле

1 046 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	71550
Расход топлива, кг/ч	557
Вид топлива	Бурый уголь
Тип	КВм

Водогрейный котел КВм-2.65 используется в стационарных и модульных котельных для получения горячей воды на нужды отопления и водоснабжения. Оснащен механической топкой, что автоматизирует топливоподачу, а система дополнительной подачи воздуха повышает КПД котла до 90%.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	74
КПД, не менее, %	82
Масса котла (без воды), кг	6700
Массовый расход уходящих газов, кг/с	1.55
Мощность, кВт	2650
Мощность, Гкал	2.28
Мощность, МВт	2.65
Низшая теплота сгорания топлива, кКал/кг	5000
Отапливаемая площадь, м²	26500
Отапливаемый объем, м³	71550
Радиационная поверхность нагрева, м²	36
Расход теплоносителя среды, м³/ч	91
Расход топлива, кг/ч	557
Расчетный срок службы, не менее, лет	10
Цена, руб.	1046000

Расход условного топлива, кг/ч	398
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	6100х1800х2850
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20..60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос ДН-8
Вид топлива	Бурый уголь, Каменный уголь
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВм

Устройство и принцип работы

Котел КВм-2.65 состоит из механической топки, системы трубопровода и каркаса, покрытого теплоизоляционным материалом. С фронта котла монтируется механическая топка. Из бункера топливо попадает в топку, где и происходит процесс горения. За счет выделившегося тепла происходит нагревание воды в системе трубопровода, которая уже направляется на нужды потребителя. Для поддержания процесса горения на топочное полотно вентилятором подается воздух. Газы, образовавшееся в процессе горения, дважды проходят по конвективной части, а затем выводятся. Котел работает с уравновешенной тягой.

Условное обозначение

Водогрейный котел КВм-2.65 на угле, где:

К – котел;
В – водогрейный;
м – механическая топка;
2.65 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
Отсутствие водоподготовки;
Автоматизация топливоподачи и шлаковыведения;
Компактный размер.

Размещение и установка

Котел КВм-2.65 должен быть установлен специалистами. Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту крепится топка, на которую ставится блок котла. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. Далее собранный котел присоединяется к трубопроводу, устанавливаются запорные устройства, все необходимая арматура и контрольно-измерительные приборы. В конце производится монтаж газовыводящей системы и установка элементов управления.

Эксплуатация и техническое обслуживание

За счет механической топки и системы шлакоотведения, котел КВм-2.65 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВм-2.65 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
