Устройство и принцип работы

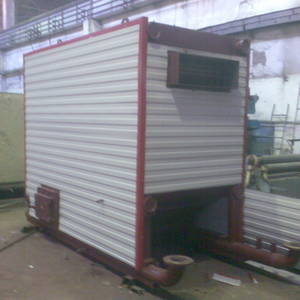

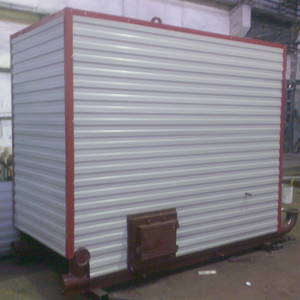

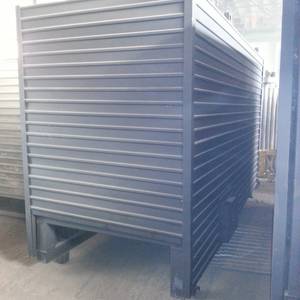

Конструкция водогрейного котла КВм-3.25 состоит из двух частей: блока котла и механической топки, обшитых в единый корпус из газоплотной стали с теплоизоляционным материалом. В котельном блоке размещена трубная система с конвективной поверхностью нагрева, в топке – колосниковая решетка с отверстиями для провала остатков горения в зольник, который расположен под топкой.
Для котлов КВм на отходах ДВО наш завод производит механические топки:
- ТШПМ с шурующей планкой;
- ТЛПХ прямого хода с ленточной колосниковой решеткой;
- ТЛЗМ обратного хода с забрасывателем;
и полумеханические топки:
- ЗП РПК с наклонными колосниками и пневмомеханическим забрасывателем ЗП;
- РПК с наклонными колосниками.
В котельную уголь поступает при помощи механизированной топливоподачи – это могут быть скиповые подъемники, либо скребковые или ленточные транспортеры. Далее топливо выгружается в забрасыватели, которые поднимаются к бункерам топок и опрокидывают в них содержимое. Из бункера куски угля порционно проваливаются в топку на колосниковую решетку. Шлак и зола прогоревшего топлива падают в зольник через отверстия колосниковой решетки, и вычищаются при помощи скребковых механизмов.
Вода в котле КВм-3.25 движется непрерывно, что исключает образование застойных зон, перегрев поверхностей, гарантирует правильный теплосъем, отсутствие накипи и соответственно не нуждается в водоподготовке.
Условное обозначение
Водогрейный котел КВм-3.25 на угле, где:
- К – котел;
- В – водогрейный;
- м – механическая топка;
- 3.25 – мощность котла, МВт.
Особенности и преимущества
- Высокий показатель КПД;
- Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
- Отсутствие водоподготовки;
- Автоматизация топливоподачи и шлаковыведения;
- Компактный размер.
Размещение и установка
Следование нормативным требованиям при монтаже обеспечит безопасную и продолжительную эксплуатацию твердотопливного котла КВм-3.25.
Котельные должны иметь хорошую вентиляцию (сечение канала вентиляции: от 80 мм на 1 кВт мощности котла), площадь не менее 7 м2. Покрытие пола и стен котельной негорючими материалами — обязательно.
При монтаже котла КВм-3.25 необходимо предусмотреть расстояния между задней стенкой котла и стеной помещения (≤60 см); зазор между передней частью и стеной (≤ 25 см).
Требования к монтажу котлов регламентируются СНиП «Отопление и вентиляция».
Эксплуатация и техническое обслуживание
За счет механической топки и системы шлакоотведения, котел КВм-3.25 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».
Комплектация
Котел КВм-3.25 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
