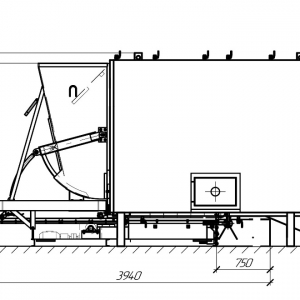

Котёл КВм-4,9 на угле

1 115 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	132300
Расход топлива, кг/ч	1030
Вид топлива	Бурый уголь
Тип	КВм

Водогрейный котел КВм-4.9 используется в стационарных и модульных котельных для получения горячей воды на нужды отопления и водоснабжения. Оснащен механической топкой, что автоматизирует топливоподачу, а система дополнительной подачи воздуха повышает КПД котла до 90%.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	109.8
КПД, не менее, %	82
Масса котла (без воды), кг	5700
Массовый расход уходящих газов, кг/с	2.86
Мощность, кВт	4900
Мощность, Гкал	4.22
Мощность, МВт	4.9
Низшая теплота сгорания топлива, кКал/кг	5000
Отапливаемая площадь, м²	49000
Отапливаемый объем, м³	132300
Радиационная поверхность нагрева, м²	32.1
Расход теплоносителя среды, м³/ч	169
Расход топлива, кг/ч	1030
Расчетный срок службы, не менее, лет	10
Цена, руб.	1115000

Расход условного топлива, кг/ч	736
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	4820х2450х2900
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос ДН-11
Вид топлива	Бурый уголь, Каменный уголь
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВм

Устройство и принцип работы

Котел КВм-4.9 – это водогрейных механический котел, состоящий из блока топки, системы трубопроводы и теплоизоляционного каркаса. Топливо загружается в бункер, откуда механическим путем попадает в топку. Начинается процесс горения, в результате которого нагревается энергоноситель в трубопроводной системе. Нагретая вода может использоваться потребителями для обеспечения нужд отопления и горячего водоснабжения.

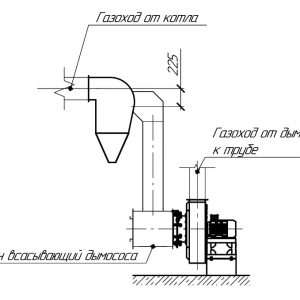

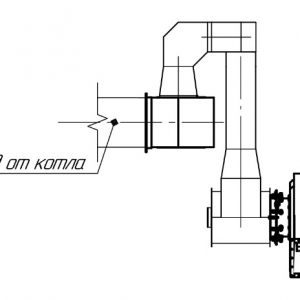

Газы, образовавшиеся в процессе горения, дважды проходят через конвективную часть, полностью отдают тепло и выводятся. Шлак, образовавшийся в результате горения, выводится из системы механическим способом.

Условное обозначение

Водогрейный котел КВм-4.9 на угле, где:

К – котел;
В – водогрейный;
м – механическая топка;
4.9 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
Отсутствие водоподготовки;
Автоматизация топливоподачи и шлаковыведения;
Компактный размер.

Размещение и установка

Котел КВм-4.9 устанавливается на фундамент и крепится анкерными болтами. Далее к нему монтируется топка и системы автоматизации, если таковые имеются. Важно установить котел ровно, используя уровень, и обеспечить доступ воздуха к системам воздухоподачи.

Собранный котел КВм-4.9 подключается к системам водоснабжения, на него устанавливается запорная арматура и КИП. Финальной стадией сборки является монтаж газовыводящей системы и установка элементов управления. После проверки сборки котла и его тестового запуска, котел готов к эксплуатации.

Эксплуатация и техническое обслуживание

За счет механической топки и системы шлакоотведения, котел КВм-4.9 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВм-4.9 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
