Устройство и принцип работы

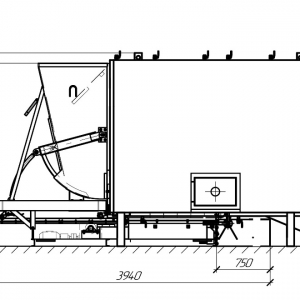

Конструкция водогрейного котла КВм-5.3 состоит из двух частей: блока котла и механической топки, обшитых в единый корпус из газоплотной стали с теплоизоляционным материалом. В котельном блоке размещена трубная система с конвективной поверхностью нагрева, в топке – колосниковая решетка с отверстиями для провала остатков горения в зольник, который расположен под топкой.
Для котлов КВм на отходах ДВО наш завод производит механические топки:
- ТШПМ с шурующей планкой;
- ТЛПХ прямого хода с ленточной колосниковой решеткой;
- ТЛЗМ обратного хода с забрасывателем;
и полумеханические топки:
- ЗП РПК с наклонными колосниками и пневмомеханическим забрасывателем ЗП;
- РПК с наклонными колосниками.
В котельную уголь поступает при помощи механизированной топливоподачи – это могут быть скиповые подъемники, либо скребковые или ленточные транспортеры. Далее топливо выгружается в забрасыватели, которые поднимаются к бункерам топок и опрокидывают в них содержимое. Из бункера куски угля порционно проваливаются в топку на колосниковую решетку. Шлак и зола прогоревшего топлива падают в зольник через отверстия колосниковой решетки, и вычищаются при помощи скребковых механизмов.
Вода в котле КВм-5.3 движется непрерывно, что исключает образование застойных зон, перегрев поверхностей, гарантирует правильный теплосъем, отсутствие накипи и соответственно не нуждается в водоподготовке.
Условное обозначение
Водогрейный котел КВм-5.3 на угле, где:
- К – котел;
- В – водогрейный;
- м – механическая топка;
- 5.3 – мощность котла, МВт.
Особенности и преимущества
- КПД более 80% обеспечивается за счет большой топливной камеры и системы вентиляции, обеспечивающих полноценное и равномерное сгорание топлива, что помогает рационально использовать и экономить горючее;
- Низкая температура газов сохраняется за счет развитой конвективной поверхности, что увеличивает срок службы оборудования;
- Низкие требования к качеству воды избавляют от необходимости подготавливать воду перед использованием;
- Механизация процесса минимизирует участие человека и облегчает труд рабочих;
- Минимальные монтажные работы позволят сэкономить время и средства при установке котельного оборудования.
Размещение и установка
Котел КВм-5.3 на угле поставляется в удобном двухблочном исполнении в полной заводской сборке, и легко стыкуются при монтаже. Устанавливается на предварительно выровненную поверхность без необходимости в строительстве специального фундамента. Крепится к поверхности при помощи анкерных болтов.
Монтаж котельного оборудования производится с соблюдением СНиП 11-35-76 «Котельные установки» и «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов». Установка и пуско-наладочные работы выполняют специалисты, которые имеют разрешение на проведение данных работ.
Эксплуатация и техническое обслуживание
За счет механической топки и системы шлакоотведения, котел КВм-5.3 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».
Комплектация
Котел КВм-5.3 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
