Котёл КВм-5,6 на угле

1 339 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	151200
Расход топлива, кг/ч	1177
Вид топлива	Бурый уголь
Тип	КВм

Котел КВм-5.6 – это водогрейный котел с механической топкой, работающий на каменном или буром угле. Котел используется для получения горячей воды и дальнейшего ее использования в системах отопления и горячего водоснабжения. Котел имеет показатель КПД более 80% за счет большой топливной камеры, которая обеспечивает полное сжигание топлива.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	116.8
КПД, не менее, %	82
Масса котла (без воды), кг	7200
Массовый расход уходящих газов, кг/с	3.27
Мощность, кВт	5600
Мощность, Гкал	4.83
Мощность, МВт	5.6
Низшая теплота сгорания топлива, кКал/кг	5000
Отапливаемая площадь, м²	56000
Отапливаемый объем, м³	151200
Радиационная поверхность нагрева, м²	53.1
Расход теплоносителя среды, м³/ч	193
Расход топлива, кг/ч	1177
Расчетный срок службы, не менее, лет	10
Цена, руб.	1339000

Расход условного топлива, кг/ч	841
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	6450х2450х2950
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250

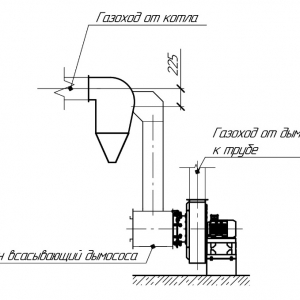

Тяга	Принудительная - дымосос ДН-11
Вид топлива	Бурый уголь, Каменный уголь
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВм

Устройство и принцип работы

Котел КВм-5.6 – это водогрейных механический котел, состоящий из блока топки, системы трубопроводы и теплоизоляционного каркаса. Топливо загружается в бункер, откуда механическим путем попадает в топку. Начинается процесс горения, в результате которого нагревается энергоноситель в трубопроводной системе. Нагретая вода может использоваться потребителями для обеспечения нужд отопления и горячего водоснабжения.

Газы, образовавшиеся в процессе горения, дважды проходят через конвективную часть, полностью отдают тепло и выводятся. Шлак, образовавшийся в результате горения, выводится из системы механическим способом.

Условное обозначение

Водогрейный котел КВм-5.6 на угле, где:

К – котел;
В – водогрейный;
м – механическая топка;
5.6 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
Отсутствие водоподготовки;
Автоматизация топливоподачи и шлаковыведения;
Компактный размер.

Размещение и установка

Следование нормативным требованиям при монтаже обеспечит безопасную и продолжительную эксплуатацию твердотопливного котла КВм-5.6.

Котельные должны иметь хорошую вентиляцию (сечение канала вентиляции: от 80 мм на 1 кВт мощности котла), площадь не менее 7 м2. Покрытие пола и стен котельной негорючими материалами — обязательно.

При монтаже котла КВм-5.6 необходимо предусмотреть расстояния между задней стенкой котла и стеной помещения (≤60 см); зазор между передней частью и стеной (≤ 25 см).

Требования к монтажу котлов регламентируются СНиП «Отопление и вентиляция».

Эксплуатация и техническое обслуживание

За счет механической топки и системы шлакоотведения, котел КВм-5.6 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВм-5.6 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
