Котёл КВм-6,7 на угле

1 544 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	180900
Расход топлива, кг/ч	1409
Вид топлива	Бурый уголь
Тип	КВм

Предназначение твердотопливного стального котла КВм-6.7 — нагрев воды до 95-115 0С. Используется в бытовых, промышленных помещениях без централизованного отопления и водоснабжения. Мощность — 0,6-4 МВт, рабочее давление — 0,6 Мпа. Вид топлива — бурый и каменный уголь.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	116.8
КПД, не менее, %	82
Масса котла (без воды), кг	7200
Массовый расход уходящих газов, кг/с	3.91
Мощность, кВт	6700
Мощность, Гкал	5.78
Мощность, МВт	6.7
Низшая теплота сгорания топлива, кКал/кг	5000
Отапливаемая площадь, м²	67000
Отапливаемый объем, м³	180900
Радиационная поверхность нагрева, м²	53.1
Расход теплоносителя среды, м³/ч	231
Расход топлива, кг/ч	1409
Расчетный срок службы, не менее, лет	10
Цена, руб.	1544000

Расход условного топлива, кг/ч	1006
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	6450х2450х2950
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250

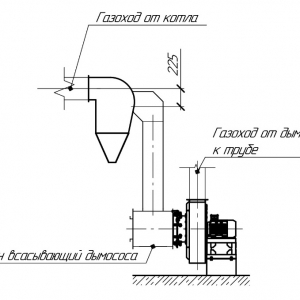

Тяга	Принудительная - дымосос ДН-12
Вид топлива	Бурый уголь, Каменный уголь
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВм

Устройство и принцип работы

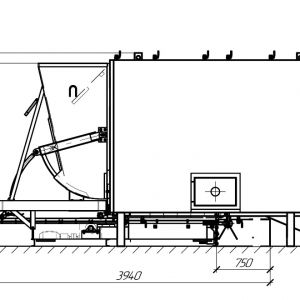

Котёл КВм-6.7 — это сварной блок из стальных труб, рамы и каркаса покрытый термоизоляционными материалами; сверху обшит листовой сталью. Состоит из топочной и конвективной частей.

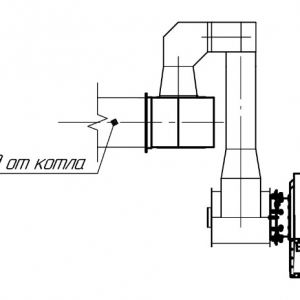

В топочной части процесс горения топлива идёт на колосниковой решётке. Конвективная часть обеспечивает теплопередачу нагреваемой воде и понижение температуры уходящих газов, которые перемещаются в газоход, расположенный на задней стенке котла. Для очистки конвективных поверхностей предусмотрен люк над конвективной частью. Подача топлива происходит механически с помощью забрасывателя или из бункера самотёком.Удаление шлака происходит автоматически при движении колосникового полотна топки. Для механизированной загрузки топлива применяют несколько моделей топочных устройств.

Условное обозначение

Водогрейный котел КВм-6.7 на угле, где:

К – котел;
В – водогрейный;
м – механическая топка;
6.7 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
Отсутствие водоподготовки;
Автоматизация топливоподачи и шлаковыведения;
Компактный размер.

Размещение и установка

Следование нормативным требованиям при монтаже обеспечит безопасную и продолжительную эксплуатацию твердотопливного котла КВм-6.7.

Котельные должны иметь хорошую вентиляцию (сечение канала вентиляции: от 80 мм на 1 кВт мощности котла), площадь не менее 7 м2. Покрытие пола и стен котельной негорючими материалами — обязательно.

При монтаже котла КВм-6.7 необходимо предусмотреть расстояния между задней стенкой котла и стеной помещения (≤60 см); зазор между передней частью и стеной (≤ 25 см).

Требования к монтажу котлов регламентируются СНиП «Отопление и вентиляция».

Эксплуатация и техническое обслуживание

За счет механической топки и системы шлакоотведения, котел КВм-6.7 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел КВм-6.7 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
