Устройство и принцип работы

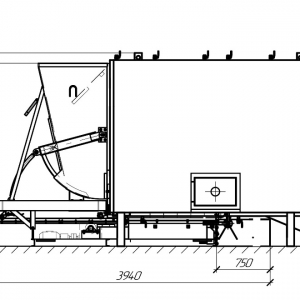

Конструкция водогрейного котла КВм-7.2 состоит из двух частей: блока котла и механической топки, обшитых в единый корпус из газоплотной стали с теплоизоляционным материалом. В котельном блоке размещена трубная система с конвективной поверхностью нагрева, в топке – колосниковая решетка с отверстиями для провала остатков горения в зольник, который расположен под топкой.
Для котлов КВм на отходах ДВО наш завод производит механические топки:
- ТШПМ с шурующей планкой;
- ТЛПХ прямого хода с ленточной колосниковой решеткой;
- ТЛЗМ обратного хода с забрасывателем;
и полумеханические топки:
- ЗП РПК с наклонными колосниками и пневмомеханическим забрасывателем ЗП;
- РПК с наклонными колосниками.
В котельную уголь поступает при помощи механизированной топливоподачи – это могут быть скиповые подъемники, либо скребковые или ленточные транспортеры. Далее топливо выгружается в забрасыватели, которые поднимаются к бункерам топок и опрокидывают в них содержимое. Из бункера куски угля порционно проваливаются в топку на колосниковую решетку. Шлак и зола прогоревшего топлива падают в зольник через отверстия колосниковой решетки, и вычищаются при помощи скребковых механизмов.
Вода в котле КВм-7.2 движется непрерывно, что исключает образование застойных зон, перегрев поверхностей, гарантирует правильный теплосъем, отсутствие накипи и соответственно не нуждается в водоподготовке.
Условное обозначение
Водогрейный котел КВм-7.2 на угле, где:
- К – котел;
- В – водогрейный;
- м – механическая топка;
- 7.2 – мощность котла, МВт.
Особенности и преимущества
- КПД более 80% обеспечивается за счет большой топливной камеры и системы вентиляции, обеспечивающих полноценное и равномерное сгорание топлива, что помогает рационально использовать и экономить горючее;
- Низкая температура газов сохраняется за счет развитой конвективной поверхности, что увеличивает срок службы оборудования;
- Низкие требования к качеству воды избавляют от необходимости подготавливать воду перед использованием;
- Механизация процесса минимизирует участие человека и облегчает труд рабочих;
- Минимальные монтажные работы позволят сэкономить время и средства при установке котельного оборудования.
Размещение и установка
Котел КВм-7.2 должен быть установлен специалистами. Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту крепится топка, на которую ставится блок котла. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. Далее собранный котел присоединяется к трубопроводу, устанавливаются запорные устройства, все необходимая арматура и контрольно-измерительные приборы. В конце производится монтаж газовыводящей системы и установка элементов управления.
Эксплуатация и техническое обслуживание
За счет механической топки и системы шлакоотведения, котел КВм-7.2 работает автономно. Все ремонтные работы, включая технические осмотры, должны проводиться квалифицированными специалистами, которые имеют специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».
Комплектация
Котел КВм-7.2 поставляется в виде двух блоков (блок котла и механическая топка) с щитком управления. Котел укомплектован всем необходимым для правильной установки: клапанами, запорной арматурой и КИП.
