Устройство и принцип работы

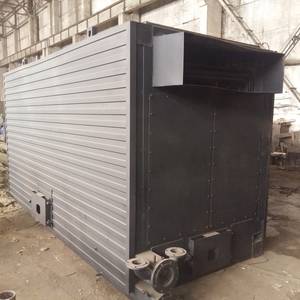

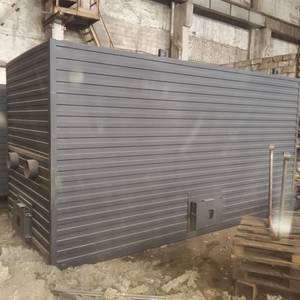

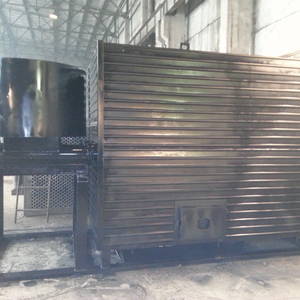

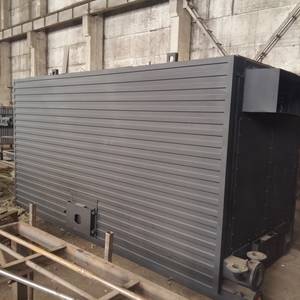

Котел КВм-7.5 состоит из механической топки, шнека для подачи топлива, системы трубопровода и каркаса, покрытого теплоизоляционным материалом.

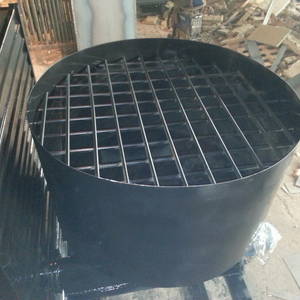

Шнеком топливо транспортируется в бункер котла. Во время перемещения топливо насыщается кислородом, что способствует его полноценному горению. Из бункера топливо попадает в топку, где и происходит процесс горения. За счет выделившегося тепла происходит нагревание воды в системе трубопровода, которая уже направляется на нужды потребителя. Газы, образовавшееся в процессе горения, дважды проходят по конвективной части, а затем выводятся.
Шнековый транспортер – это неподвижный желоб с вращающимся шнеком. Топливо подается в желоб и за счет спирального вращения шнека перемещается до конечной точки. Шнек представляет собой винт с лопастями, поэтому подача топлива производится дозировано и равномерно.

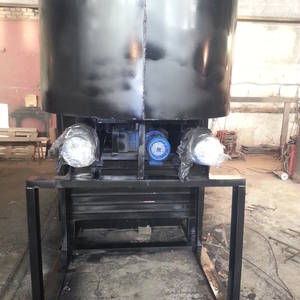

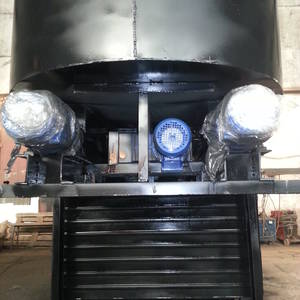

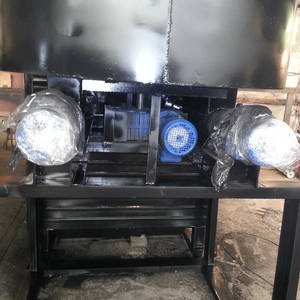

Винт приводится в движение электромотором через зубчатую передачу. Во время движения, топливо не вращается вместе с лопастями, а продвигается вперед из-за собственного веса.
Условное обозначение

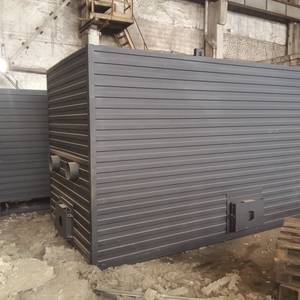

Водогрейный котел КВм-7.5 на древесных отходах со шнеком, где:
- К – котел;
- В – водогрейный;
- м – механическая топка;
- 7.5 – мощность котла.
Особенности и преимущества
- Высокая степень производительности;
- Отсутствие необходимости водоподготовке;
- Механизация процессов;
- Полноценное сжигание топливной массы;
- Большой объем топливной камеры.
Размещение и установка
Котел КВм-7.5 поставляется в максимально готовом заводском виде. Отдельно поставляются арматура и комплект автоматики. Это необходимо для сохранения транспортабельности оборудования. При необходимости котел может быть укомплектован также дымососом и золоуловителем.
Котел КВм-7.5 должен быть установлен специалистами. Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту крепится топка, на которую ставится блок котла. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. Далее собранный котел присоединяется к трубопроводу, устанавливаются запорные устройства, все необходимая арматура и контрольно-измерительные приборы. В конце производится монтаж газовыводящей системы и установка элементов управления.
Эксплуатация и техническое обслуживание
После сборки и монтажа котел подключается к водопроводной системе и начинает работу. Котел КВм-7.5 работает автономно и не требует вмешательства человека в процессе своей работы. Помимо простоты использования котел КВм-7.5 имеет еще и длительный срок службы с сохранением высокого показателя КПД на протяжении всего срока.
Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».
Комплектация
Котел КВм-7.5 доставляется отдельными блоками, которые требуют сборки. При заказе котел комплектуется всем необходимым, чтобы правильно установить прибор: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, а также – дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
