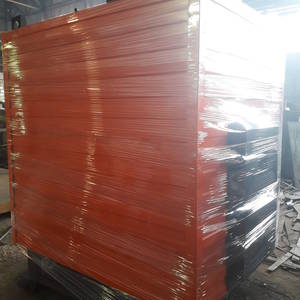

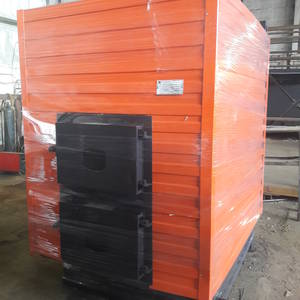

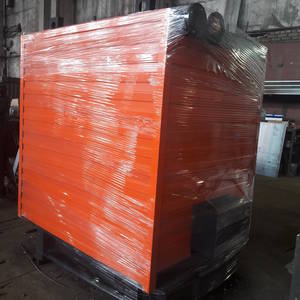

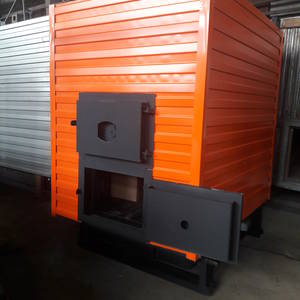

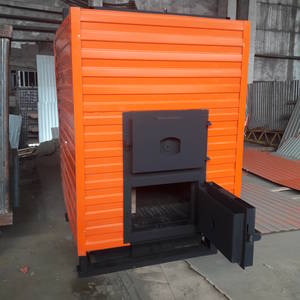

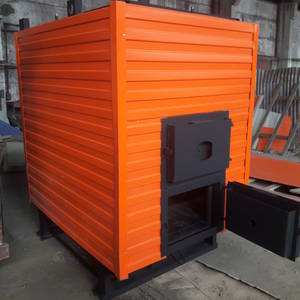

Котёл КВр-0,45 на древесных отходах

247 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	12150
Расход топлива, кг/ч	121
Вид топки	Колосниковая решетка
Вид топлива	Дрова

Дровяной водогрейный котел КВр-0.45 предназначен для стационарных котельных с ручной очисткой от золы и ручной подачей угля, но также котел данного типа может применяться в модульных и транспортабельных котельных. Отличается безопасностью в использовании и экономичностью за счет дешевизны топлива. При этом имеет высокий КПД и систему, способствующую полноценному сгоранию топлива. Мощность котла составляет 0,14-2,5 МВт, температура нагрева воды – 95-115 градусов.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	14.1
КПД, не менее, %	80
Масса котла (без воды), кг	1920
Массовый расход уходящих газов, кг/с	0.37
Мощность, кВт	450
Мощность, Гкал	0.39
Мощность, МВт	0.45
Низшая теплота сгорания топлива, кКал/кг	4000
Отапливаемая площадь, м²	4500
Отапливаемый объем, м³	12150
Радиационная поверхность нагрева, м²	14.8
Расход теплоносителя среды, м³/ч	16
Расход топлива, кг/ч	121
Расчетный срок службы, не менее, лет	10
Цена, руб.	247000

Расход условного топлива, кг/ч	69
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	2050х1350х2100
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос Д-3,5М
Вид топки	Колосниковая решетка
Вид топлива	Дрова, Щепа, Опил, Кора
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВр

Устройство и принцип работы

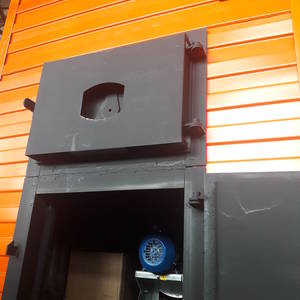

Котел КВр-0.45 имеет двухблочное горизонтальное строение, состоящее из ручной слоевой топки и котельного блока с конвективным газоходом, внутри которого циркулирует нагреваемая жидкость. Два блока котельного агрегата соединены в единую сварную конструкцию, защищенную теплоизоляцией. Топливо в котлах КВр-0.45 подается вручную, так же как и удаление прогоревших остатков вычищается из зольной камеры. Для подачи ДВО на колосниковую решетку в системе предусмотрена вместительная топочная дверца. Чтобы очистить зольник от провалившихся золы и шлака в котле предусмотрены боковые люки. При необходимости, помимо древесных отходов ручная топка котла КВр-0.45 может потреблять и другие виды твердого топлива: дрова или уголь.

Условное обозначение

Водогрейный котел КВр-0.45 на древесных отходах, где:

К – котел;
В – водогрейный;
р – ручная топка;
0.45 – мощность котла, МВт.

Особенности и преимущества

Котел состоит из следующих конструктивно важных элементов: ручная топка, емкость для сгорания, выхлопная труба, емкость для сбора отходов горения (зола, пыль, сажа), а также емкость для нагрева воды, а также терминал важных параметров работы котла. Принцип работы устройства прост. Топливо засыпается вручную топку, затем происходит воспламенение топлива и его сгорание в камере. Тепло выделившееся в процессе горения нагревает находящееся в емкости воду, которая циркулирует в системе. Выделившиеся в процессе горения газы уходят через выхлопную трубу в атмосферу, а твердый остаток (зола, пыль, сажа) скатываются в специальный контейнер для сбора отходов. Для повышенной безопасности установлен специальный терминал для контроля главных параметров работы котла (давление в резервуаре с водой, температура воды и так далее). Для постоянной работы котла нужно постоянно подкидывать в него топливо. Лучше, чтобы оно было смесью горючих веществ (древесные опилки, торф, угольные фракции), в таком случае прогорание будет более интенсивным и качественным.

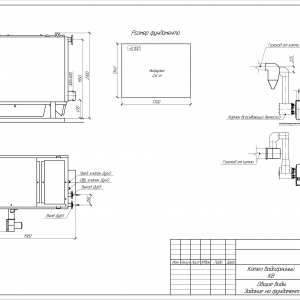

Размещение и установка

Дровяной котел КВр-0.45 устанавливается на специально подготовленный фундамент и крепится анкерными болтами. Важно обеспечить ровную установку котла и обеспечить воздухоподачу к топке. Далее котел присоединяется к средствам водоснабжения, устанавливается вся запорная арматура и КИП, устанавливаются система отвода газов и элементы управления.

Эксплуатация и техническое обслуживание

За счет простого устройства, котел КВр-0.45 имеет долгий срок службы и простые условия эксплуатации. Котел может работать сразу после установки, после полного осмотра и тестового запуска. Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты с разрешением на данный вид деятельности.

Комплектация

Котлы КВр-0.45 доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
