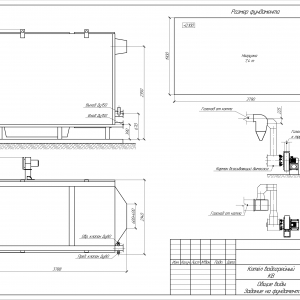

Котёл КВр-3,5 на древесных отходах

770 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	94500
Расход топлива, кг/ч	943
Вид топки	Колосниковая решетка
Вид топлива	Дрова

Котел КВр-3.5 ДВО на древесных отходах – это техническое устройство, которое предназначено для нагрева воды, которая используется для отопления помещений. Наиболее часто подобные котлы применяют в небольших по объему отапливаемых помещений котельных, также могут применяться на небольших предприятиях и заводах, где требуется горячая вода для пуска производственной линии. Работает котел на древесных отходах, к ним относят: опилки, древесный уголь, торф, фракции каменного и бурого угля.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	79.4
КПД, не менее, %	80
Масса котла (без воды), кг	5250
Массовый расход уходящих газов, кг/с	2.88
Мощность, кВт	3500
Мощность, Гкал	3.02
Мощность, МВт	3.5
Низшая теплота сгорания топлива, кКал/кг	4000
Отапливаемая площадь, м²	35000
Отапливаемый объем, м³	94500
Радиационная поверхность нагрева, м²	26.8
Расход теплоносителя среды, м³/ч	121
Расход топлива, кг/ч	943
Расчетный срок службы, не менее, лет	10
Цена, руб.	770000

Расход условного топлива, кг/ч	539
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	3800х2150х2900
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос ДН-9
Вид топки	Колосниковая решетка
Вид топлива	Дрова, Щепа, Опил, Кора
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВр

Устройство и принцип работы

Котел КВр-3.5 имеет двухблочное горизонтальное строение, состоящее из ручной слоевой топки и котельного блока с конвективным газоходом, внутри которого циркулирует нагреваемая жидкость. Два блока котельного агрегата соединены в единую сварную конструкцию, защищенную теплоизоляцией. Топливо в котлах КВр-3.5 подается вручную, так же как и удаление прогоревших остатков вычищается из зольной камеры. Для подачи ДВО на колосниковую решетку в системе предусмотрена вместительная топочная дверца. Чтобы очистить зольник от провалившихся золы и шлака в котле предусмотрены боковые люки. При необходимости, помимо древесных отходов ручная топка котла КВр-3.5 может потреблять и другие виды твердого топлива: дрова или уголь.

Условное обозначение

Водогрейный котел КВр-3.5 на древесных отходах, где:

К – котел;
В – водогрейный;
р – ручная топка;
3.5 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Система полноценного сжигания именно древесного топлива;
Особа гидравлическая система, предотвращающая появление накипи;
Отсутствие водоподготовки;
Легкий монтаж;
Возможность установить оборудование для автоматизации процессов.

Размещение и установка

Конструкция котла КВр-3.5 с ручной топкой различается в зависимости от мощности. Котел мощностью до 1,1 Гкал будет моноблочным, свыше 1,1 Гкал – двухблочным. При этом блоки легко монтируются.

Котел КВр-3.5 должен быть установлен специалистами. Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту котел прикрепляется болтами. Сначала производится установка нижней части контроллера. Здесь важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. Далее котел присоединяется к трубопроводу, устанавливаются запорные устройства, все необходимая арматура и контрольно-измерительные приборы. В конце производится монтаж газовыводящей системы и установка элементов управления. В случае использования дровяного котла важно иметь дополнительное помещение для хранения дров.

Эксплуатация и техническое обслуживание

За счет простого устройства, котел КВр-3.5 имеет долгий срок службы и простые условия эксплуатации. Котел может работать сразу после установки, после полного осмотра и тестового запуска. Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты с разрешением на данный вид деятельности.

Комплектация

Котлы КВр-3.5 доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
