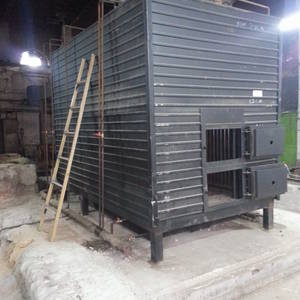

Котёл КВр-4,4 на древесных отходах

1 025 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	118800
Расход топлива, кг/ч	1185
Вид топки	Колосниковая решетка
Вид топлива	Дрова

Котел КВр-4.4 ДВО на древесных отходах – это техническое устройство, которое предназначено для нагрева воды, которая используется для отопления помещений. Наиболее часто подобные котлы применяют в небольших по объему отапливаемых помещений котельных, также могут применяться на небольших предприятиях и заводах, где требуется горячая вода для пуска производственной линии. Работает котел на древесных отходах, к ним относят: опилки, древесный уголь, торф, фракции каменного и бурого угля.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	109.8
КПД, не менее, %	80
Масса котла (без воды), кг	5700
Массовый расход уходящих газов, кг/с	3.62
Мощность, кВт	4400
Мощность, Гкал	3.79
Мощность, МВт	4.4
Низшая теплота сгорания топлива, кКал/кг	4000
Отапливаемая площадь, м²	44000
Отапливаемый объем, м³	118800
Радиационная поверхность нагрева, м²	32.1
Расход теплоносителя среды, м³/ч	152
Расход топлива, кг/ч	1185
Расчетный срок службы, не менее, лет	10
Цена, руб.	1025000

Расход условного топлива, кг/ч	677
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	4820х2450х2900
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос ДН-10
Вид топки	Колосниковая решетка
Вид топлива	Дрова, Щепа, Опил, Кора
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВр

Устройство и принцип работы

Основными частями дровяного котла КВр-4.4 являются топка, система трубопровода и каркас, обшитый теплоизоляционными материалами. Топливо подается в топку, начинается процесс горения, в результате которого выделяется тепло и нагревается система трубопровода. Полученная горячая вода может использоваться как для отопления помещений, так и для обеспечения нужд горячего водоснабжения.

Газы, выделившиеся при горении, проходят дважды по конвективной части, чтобы теплоотдача была максимальной, после чего выводятся. Зола, оставшаяся в результате горения, вычищается вручную или посредством специального оборудования.

На задней стенке котла имеется специальная дверца для удобства чистки оборудования.

Условное обозначение

Водогрейный котел КВр-4.4 на древесных отходах, где:

К – котел;
В – водогрейный;
р – ручная топка;
4.4 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Система полноценного сжигания именно древесного топлива;
Особа гидравлическая система, предотвращающая появление накипи;
Отсутствие водоподготовки;
Легкий монтаж;
Возможность установить оборудование для автоматизации процессов.

Размещение и установка

Котел КВр-4.4 на древесных отходах поставляется в удобном двублочном исполнении в полной заводской сборке, и легко стыкуются при монтаже. Устанавливается на предварительно выровненную поверхность без необходимости в строительстве специального фундамента. Крепится к поверхности при помощи анкерных болтов.

Монтаж котельного оборудования производится с соблюдением СНиП 11-35-76 «Котельные установки» и «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов». Установка и пуско-наладочные работы выполняют специалисты, которые имеют разрешение на проведение данных работ.

Эксплуатация и техническое обслуживание

За счет простого устройства, котел КВр-4.4 имеет долгий срок службы и простые условия эксплуатации. Котел может работать сразу после установки, после полного осмотра и тестового запуска. Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты с разрешением на данный вид деятельности.

Комплектация

Котлы КВр-4.4 доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
