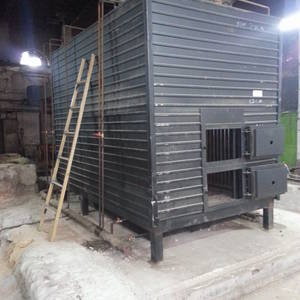

Котёл КВр-5,85 на древесных отходах

1 470 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	157950
Расход топлива, кг/ч	1576
Вид топки	Колосниковая решетка
Вид топлива	Дрова

Водогрейный котел КВр-5.85 используется для получения горячей воды с максимальной температурой нагрева до 115 °С. Работает в паре с ручной топкой на древесных отходах. Применяется для отопления и горячего водоснабжения объектов промышленности, жилых домов, административных и общественных помещений. Котел не имеет высоких требований к качеству нагреваемой жидкости и работает без водоподготовки.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	210
Конвективная поверхность нагрева, м²	116.8
КПД, не менее, %	80
Масса котла (без воды), кг	7200
Массовый расход уходящих газов, кг/с	4.82
Мощность, кВт	5850
Мощность, Гкал	5.04
Мощность, МВт	5.85
Низшая теплота сгорания топлива, кКал/кг	4000
Отапливаемая площадь, м²	58500
Отапливаемый объем, м³	157950
Радиационная поверхность нагрева, м²	53.1
Расход теплоносителя среды, м³/ч	202
Расход топлива, кг/ч	1576
Расчетный срок службы, не менее, лет	10
Цена, руб.	1470000

Расход условного топлива, кг/ч	901
Температура воды на входе в котёл, не менее, °C	60
Габаритные размеры (ДхШ), мм	6450х2450х2950
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,08
Давление рабочей среды, МПа (кгс/cм²)	0,6
Класс котла	1
Номинальное разрежение в топке при работе, Па	20…60
Рабочий график, С	70/95
Температура уходящих газов, °C	170…250
Тяга	Принудительная - дымосос ДН-11
Вид топки	Колосниковая решетка
Вид топлива	Дрова, Щепа, Опил, Кора
Содержание нормативных вредных выбросов в сухих неразбавленных уходящих газах при работе котла на расчетном топливе	оксида углерода СО мг/м3 - 3600 оксида азота в пересчете на NO2, мг/м3 - 500 твердых частиц, кг/ч - 0,05
Тип	КВр

Устройство и принцип работы

Дровяной котел КВр-5.85 с ручной топкой – это конструкция из стальных труб, опорной рамы и теплоизолированного каркаса. Топливо вручную загружается в топку, вода нагревается горячими газами, образовавшимися в результате сжигания горючего, и циркулирует по трубопроводной системе. Газы проходят два раза по конвективной части, после чего выводятся через заднюю стенку. Для удобства чистки нагревающихся поверхностей, в верхней части котла имеется специальный люк. Оставшийся после сгорания топлива шлак вручную транспортируется в золоотвод и выводится из топливной системы. Есть возможность установки механических систем подачи топлива.

Существует два типа топок для дровяного котла КВр-5.85: с колосниковой или с радиальной воздухораспределительной решеткой. В обоих случаях в процессе сгорания топлива на решетку начинается подача воздуха, что способствует процессу горения и полноценному сжиганию горючего. В котле с топкой с колосниковой решеткой приток воздуха обеспечивается вентилятором или тягой через отверстия особой формы. В котле с топкой с радиальной воздухораспределительной решеткой приток кислорода происходит через отверстия в трубах. В таком случае, степень подачи воздуха можно регулировать. Данный тип топки подходит для сжигания даже низкосортного топлива.

Условное обозначение

Водогрейный котел КВр-5.85 на древесных отходах, где:

К – котел;
В – водогрейный;
р – ручная топка;
5.85 – мощность котла, МВт.

Особенности и преимущества

Высокий показатель КПД;
Система полноценного сжигания именно древесного топлива;
Особа гидравлическая система, предотвращающая появление накипи;
Отсутствие водоподготовки;
Легкий монтаж;
Возможность установить оборудование для автоматизации процессов.

Размещение и установка

Дровяной котел КВр-5.85 устанавливается на специально подготовленный фундамент и крепится анкерными болтами. Важно обеспечить ровную установку котла и обеспечить воздухоподачу к топке. Далее котел присоединяется к средствам водоснабжения, устанавливается вся запорная арматура и КИП, устанавливаются система отвода газов и элементы управления.

Эксплуатация и техническое обслуживание

За счет простого устройства, котел КВр-5.85 имеет долгий срок службы и простые условия эксплуатации. Котел может работать сразу после установки, после полного осмотра и тестового запуска. Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты с разрешением на данный вид деятельности.

Комплектация

Котлы КВр-5.85 доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
