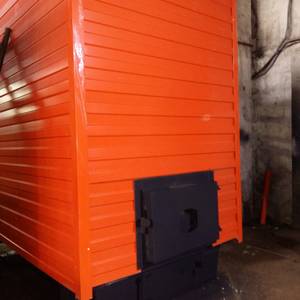

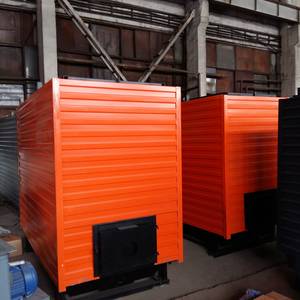

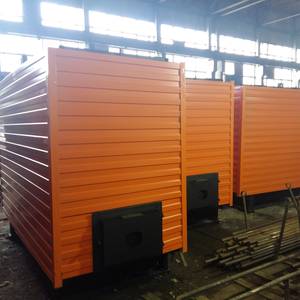

Котёл КВ-ТС-0,6

250 000

Доставим в

Основные характеристики

Отапливаемый объем, м³	18000
Расход топлива, кг/ч	141
Вид топлива	Бурый уголь
Тип	КВ-ТС

Котел КВ-ТС-0.6 – твердотопливный агрегат, работающий в паре с механическими топками с пневмомеханическими забрасывателями и решетками обратного хода. Предназначен для нагревания воды до 115 °С, используемой в системах отопления и горячего водоснабжения в промышленных, бытовых и технологических целях. Работает на каменном угле теплопроводной способностью 22 500 кДж/кг.

Характеристики

Аэродинамическое сопротивление, Па (мм. вод. ст.)	58
Конвективная поверхность нагрева, м²	19.4
КПД, не менее, %	85
Масса котла (без воды), кг	2200
Мощность, кВт	600
Мощность, Гкал	0.52
Мощность, МВт	0.6
Низшая теплота сгорания топлива, кКал/кг	5
Отапливаемая площадь, м²	6000
Отапливаемый объем, м³	18000
Радиационная поверхность нагрева, м²	10.1
Расход теплоносителя среды, м³/ч	21
Расход топлива, кг/ч	141
Расчетный срок службы, не менее, лет	10
Цена, руб.	250000

Расход условного топлива, кг/ч	101
Температура воды на входе в котёл, не менее, °C	50
Габаритные размеры (ДхШ), мм	234513402100
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	0,06
Давление рабочей среды, МПа (кгс/cм²)	0,3-0,6 (3,0-6,0)
Класс котла	2
Номинальное разрежение в топке при работе, Па	20-40
Рабочий график, С	70/95
Температура уходящих газов, °C	180-200
Тяга	Принудительная
Вид топлива	Бурый уголь, Каменный уголь, Дрова
Тип	КВ-ТС
Марка	КВ-ТС-0,6

Устройство и принцип работы

Водогрейный котел КВ-ТС-0.6 состоит из конвективного и топочного блоков котла, которые оснащены опорами, монтированные к нижним коллекторам. Подогреватель воздуха крепится к опорной раме. Несущий каркас у котельного оборудования отсутствует.

Принцип работы котла КВ-ТС-0.6 заключается в слоевом сжигании твердого топлива. Таким образом, горючий материал сжигается локально в определенном слое, а не по всей топке. Водогрейный процесс происходит за счет подачи твердого топлива в топочное устройство котельного оборудования. В результате горения осуществляется генерирование потоков горячего воздуха, которые циркулируют по трубопроводной системе, за счет чего возникает повышение температуры воды в котле.

Условное обозначение

Водогрейный котел КВ-ТС-0.6, где:

К – котел;
В – водогрейный;
Т – твердотопливный;
С – слоевое сжигание топлива;
0.6 — мощность котла, МВт.

Особенности и преимущества

Высокий процент КПД (более 80%);
Длительность эксплуатации;
Возможность автоматизации процессов;
Эффективный расход топлива за счет слоевого сжигания;
Нет необходимости в предварительной водоподготовке;
Вместительность топливной камеры.

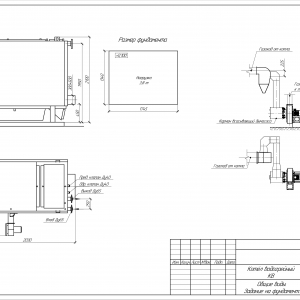

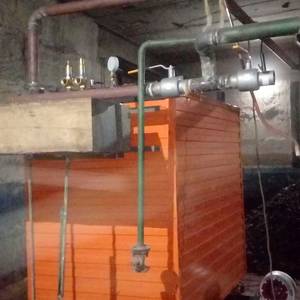

Размещение и установка

Водогрейный котел КВ-ТС-0.6 должен быть установлен специалистами согласно необходимым требованиям с учетом «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов». Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. Для установки котла не требуется заливать фундамент: котел ставится на раму и опоры, а опоры крепятся к подготовленной поверхности болтами.

Эксплуатация и техническое обслуживание

Производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котел серии КВ-ТС-0.6 поставляется в заводской сборке. В комплекте имеется все необходимое для установки котла, в том числе запорная арматура и контрольно-измерительные приборы.
