Устройство и принцип работы

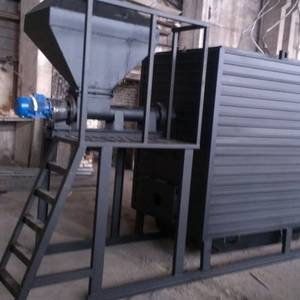

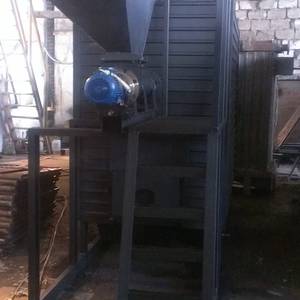

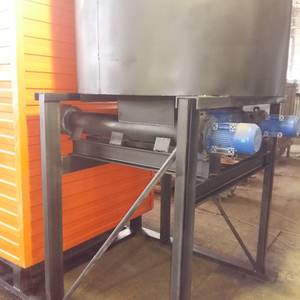

Конструкция водогрейного котла КВм-1 состоит из двух частей: блока котла и механической топки, обшитых в единый корпус из газоплотной стали с теплоизоляционным материалом. В котельном блоке размещена трубная система с конвективной поверхностью нагрева, в топке – колосниковая решетка с отверстиями для провала остатков горения в зольник, который расположен под топкой.
Для котлов КВм на отходах ДВО наш завод производит механические топки:
- ТШПМ с шурующей планкой;
- ТЛПХ прямого хода с ленточной колосниковой решеткой;
- ТЛЗМ обратного хода с забрасывателем;
и полумеханические топки:
- ЗП РПК с наклонными колосниками и пневмомеханическим забрасывателем ЗП;
- РПК с наклонными колосниками.
В котельную древесные отходы поступают при помощи механизированной топливоподачи – это могут быть скиповые подъемники, либо скребковые или ленточные транспортеры. Далее топливо выгружается в забрасыватели, которые поднимаются к бункерам топок и опрокидывают в них содержимое. Из бункера куски древесных отходов порционно проваливаются в топку на колосниковую решетку. Шлак и зола прогоревшего дерева падают в зольник через отверстия колосниковой решетки, и вычищаются при помощи скребковых механизмов.
Вода в котле движется непрерывно, что исключает образование застойных зон, перегрев поверхностей, гарантирует правильный теплосъем, отсутствие накипи и соответственно не нуждается в водоподготовке.
Условное обозначение
Водогрейный котел КВм-1 на древесных отходах, где:
- К – котел;
- В – водогрейный;
- м – механическая топка;
- 1 – мощность котла.
Особенности и преимущества
- Высокий показатель КПД;
- Развитая конвективная поверхность, способствующая увеличению срока службы оборудования;
- Отсутствие водоподготовки;
- Автоматизация топливоподачи и золовыведения;
- Системы сжигания топлива, адаптированные специально под ДВО;
- Компактный размер.
Размещение и установка
Котел КВм-1 поставляется в максимально готовом заводском виде. Отдельно поставляются арматура и комплект автоматики. Это необходимо для сохранения транспортабельности оборудования. При необходимости котел может быть укомплектован также дымососом и золоуловителем.

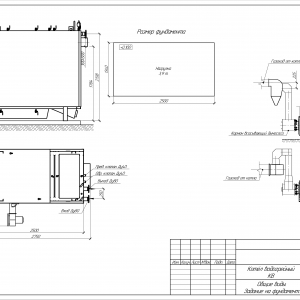

Котел КВм-1 должен быть установлен специалистами. Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту крепится топка, на которую ставится блок котла. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. Далее собранный котел присоединяется к трубопроводу, устанавливаются запорные устройства, все необходимая арматура и контрольно-измерительные приборы. В конце производится монтаж газовыводящей системы и установка элементов управления.
Эксплуатация и техническое обслуживание
После сборки и монтажа котел подключается к водопроводной системе и начинает работу. Котел КВм-1 работает автономно и не требует вмешательства человека в процессе своей работы. Помимо простоты использования котел КВм имеет еще и длительный срок службы с сохранением высокого показателя КПД на протяжении всего срока.
Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».
Комплектация
Котел КВм-1 доставляется отдельными блоками, которые требуют сборки. При заказе котел комплектуется всем необходимым, чтобы правильно установить прибор: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, а также – дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
